截流井罐體安裝

截流井的設計及施工需考慮現場的施工條件，施工應由有資質的施工團隊進行，并且安裝時應檢查銘牌確認截流井罐體的重量以選擇合適的施工方案。

1.1罐體驗收檢查

·檢查是否有運輸損壞。
·發貨清單是否符合訂貨協議。
·配件位置和尺寸。
·檢查和擰緊所有螺栓，以防運輸松動。
·其他設備

1.2運輸和起吊

截流井罐體運輸必須水平位置放置，而且必須固定在罐體托架。裝卸過程必須連同運輸托架進行。在安裝和起吊至垂直位置之前，必須去掉罐體托架和連接附件。在施工區域，客戶必須自行提供起吊設施。罐體的運輸及起吊請嚴格按照以下步驟：

圖1

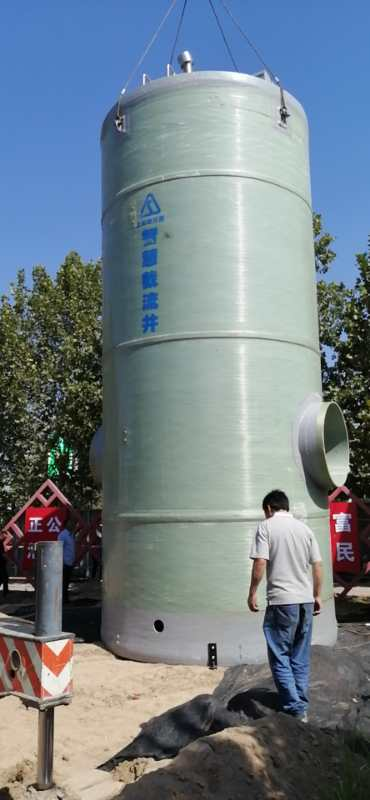

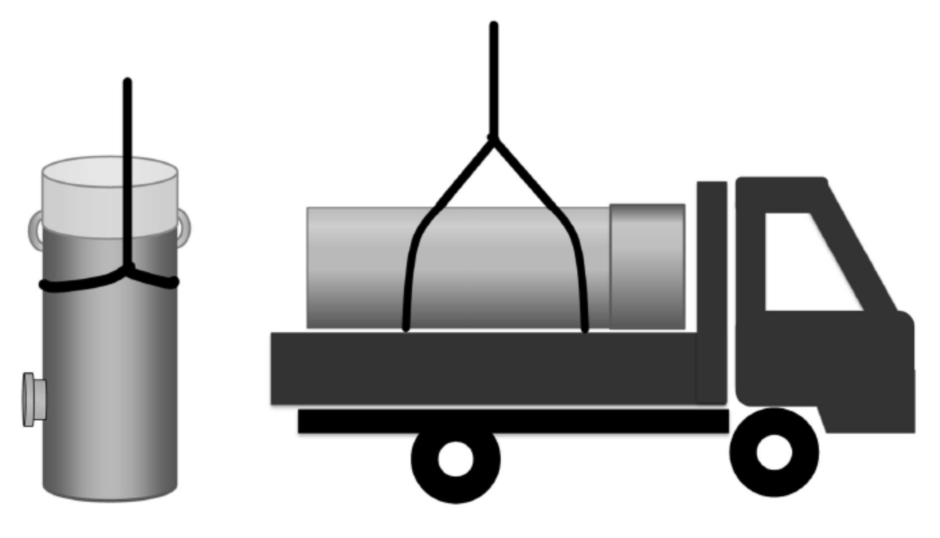

如圖1，用吊帶連同罐體運輸托架水平移動截流井，將截流井移動至地面。用吊帶把罐體從水平位置起吊到豎直位置。（注意，此時禁止使用吊耳，禁止使用鋼絲繩或鏈條來提升罐體)

圖2

如圖2,豎直起吊的時候，使用吊耳，并且要把重量均勻分配到所有吊耳上。

吊帶的選取規格如下表：

具體可根據現場施工指導，提供選取參考。

1.3混凝土基板

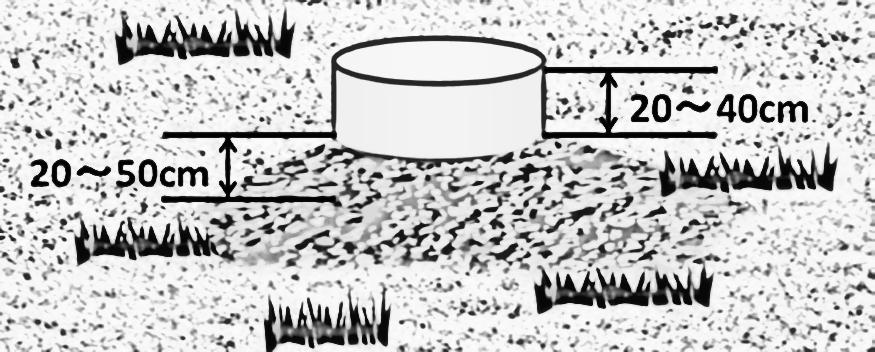

坑底和混凝土基板要平整（水平精度 1／100ω，無積水。如果有需要，鋪上一層礫石層，用夯實機壓實，壓實程度達到 90％的壓實試驗結果，達到地基承載力＞180kpa。如不能達到地基承載力要求，如流沙，淤泥或涌泉等地質，必須采取相應的地基處理措施，達到必須的地基承載力才能安裝?；炷涟惭b地基是智慧好施工，或者是直接澆注在坑底或直接澆注在壓實層上，如圖3。

圖3

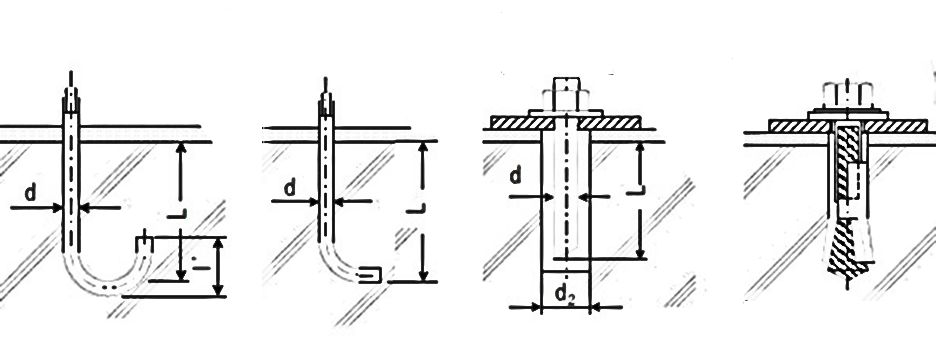

膨脹螺栓的數量由上海新三星給排水設備有限公司根據具體項目計算確定。膨脹螺絲應在圓周范圍內均勻等角度安裝。

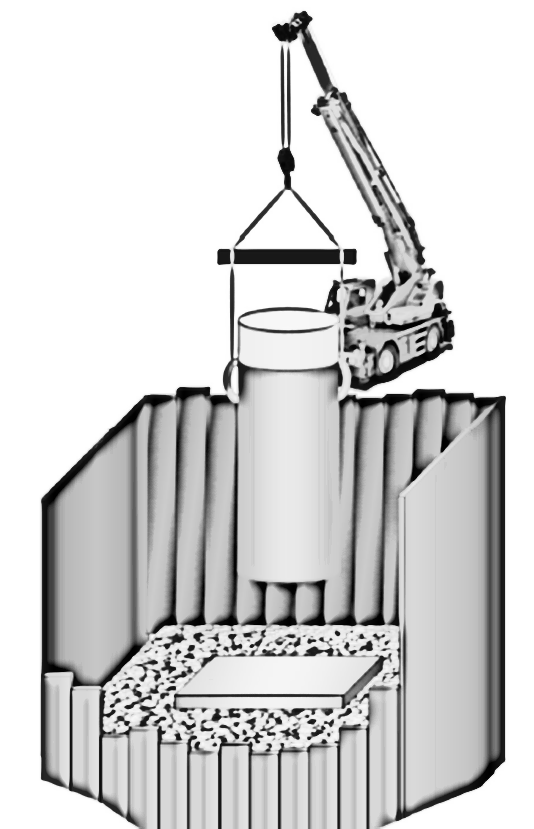

準打毛基板、截流井底部的接觸面和水泥基板在截流井安裝前需浸沒水中24小時。水泥基板的吊裝需準確就位如圖4。

圖4

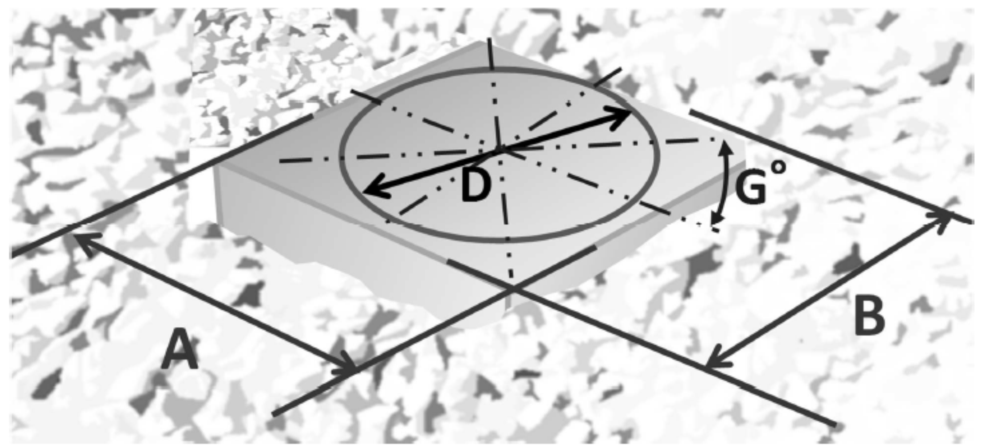

水泥基板放置在坑底后，必須測量水平度，如圖5，施工精度為每米誤差不超過1cm，以達到安裝要求。

圖5

1.4安裝筒體

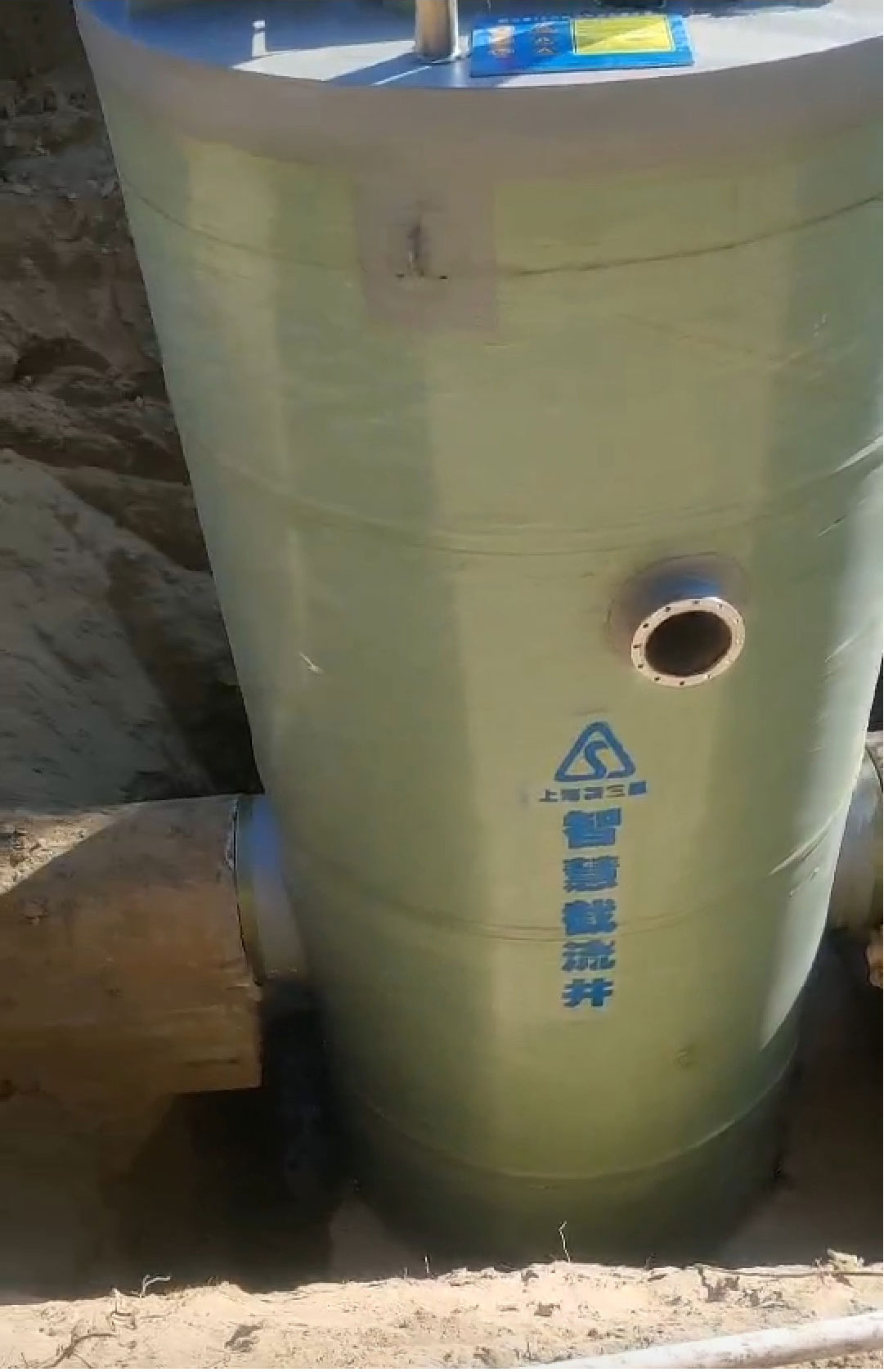

清潔水泥基板表面，確保安裝面和智慧截流井底部之間沒有泥土等雜物。用起重吊鉤吊起泵體，放于水泥基板上的地腳螺絲圓周中間。不要將泵體碰到地腳螺絲，以免碰壞泵體表面。如圖6。

圖6

對于特定直徑的智慧截流井，必須按圖紙要求使截流井避開基板外露配筋，并檢查截流井是否垂直。水泥基板處于水平放置時，截流井應該處于垂直位置。安裝壓板并擰緊螺母。如圖7檢查管路和底部是否存在變形，錐型底部凈空部分須用混凝土充實！

圖7

灌注混凝土的要求：
·采用標號C30水泥的混凝士，礫石直徑不大于32mm。
·采用灌漿附件，或圍板澆筑等方法，圍板高度需高于灌漿口上檐。
·將混凝土灌入筒體底部空腔，并用垂動掛填勻內部，直到內部全部充滿并且液位高于灌漿口上檐。

1.5回填

·回填前，要檢查截流井沒有經受結構性破壞．如果有，請盡快聯系上海新三星給排水設備有限公司，切不可自行處置！
·完成截流井在水泥基板上安裝灌漿工作并達到所需的強度，檢查結構完好，就可以回填。
·截流井須在安裝完成后及時回填，防止截流井上浮及傾倒，且玻璃鋼材質不可強行牽拉擠壓。
·當截流井筒體距離基坑邊緣大于1米時，回填材料應采用含水小于18％，最大顆粒小于32mm的素土，也可使用砂石回填，礫石顆粒最大尺寸不得超過32mm。
·當截流井桶體距離基坑邊緣小于1米但大于0．5米時，僅允許使用砂石回填，礫石顆粒最大尺寸不得超過32mm。若截流井桶體距離基坑邊緣小于0．5米，禁止回填，須盡快聯系上海新三星給排水設備有限公司。
·在冬季及降水天氣回填時，應檢查回填材料是否粘連，基坑的回填應連續，施工時應防止地面水流入基坑內，以免引起邊坡塌方或基土破壞。
·分層回填，每層高度差不得超過50cm，可采用夯機或人工壓實，壓實大于90％?；靥钪量拷畦岛瓦M(jìn)出水管30cm處，嚴禁使用夯土機等設備，人工夯實可確保進出水管很好的支撐在回填土層，不受應力。如圖8、9。

圖8	圖9

注意事項！

（1）嚴格禁止向基坑直接單側傾倒回填材料！
（2）若截流井桶體距離基坑邊緣小于0．5米，禁止回填！并請盡快聯系新三星公司代表。
（3）回填到靠緊罐璧和進出水管30CⅢ附近時嚴禁使用夯土機等設備，需采用人工夯實，保進出水管很好的支撐在回填土層，不受應力。
（4）截流井回填結束之前嚴禁通水。

1.6管路連接

·把基坑回填到連接管的最低面時，壓實回填面，才開始連接管路。

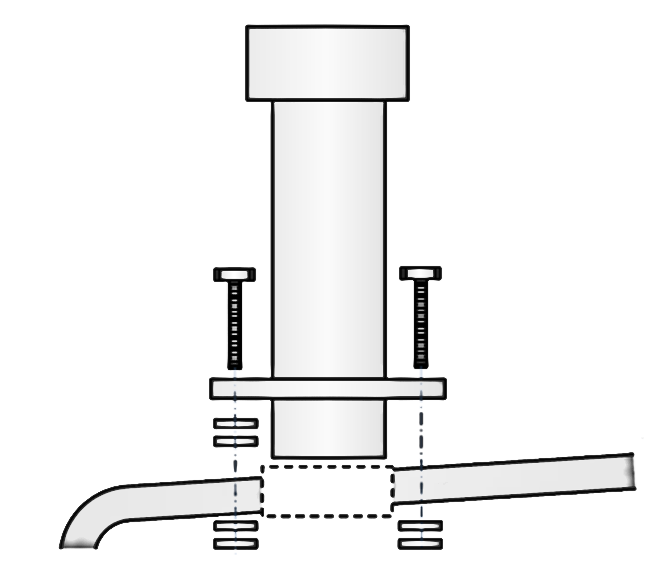

·不得在未壓實管底情況下安裝管路和柔性接頭如圖9。
·安裝管路前，必須檢查并確保截流井內所有連接處已經緊固（運輸途中會松動）。
·進出口管按如下項檢查：
（1）管路和密封圈必須清潔。
（2）進出水管必須通過補償器對準連接。
（3）連接的地腳螺栓要固緊。
·法蘭按如下項檢查：
（1）密封條件（確保密封嚴實）。
（2）對準管（無壓力）。
（3）對稱均勻緊固。

1.7其它附件

以散裝件發貨，或者安裝在特殊位置的附件（如通風管路），應在現場進行安裝。

1.8安裝常見的錯誤

導致截流井安裝失敗并造成昂貴的維修代價，通常有以下幾個原因：
·地下的回填土沒有夯實導致進出管路受力。
·與截流井連接的外部管路沒有妥善支護，導致截流井進出水管路受力、破損。
·當開始回填的時候，卡車將物料從一邊倒入導致罐體單邊受力，造成變形泄露和損壞。
·如果水泥底座不平，截流井將傾斜，這樣做的結果將會導致罐體破裂或泄漏。
·較大的石塊墜入回填坑內，如果軋?jiān)诮亓骶墓薇?，將?huì)損壞罐體。
·如挖掘計劃不徹底或不存在，易使挖掘工作產生不正確的操作，可能導致水泥底座安裝后移位，進而對截流井造成損壞。在回填的時候如計劃不周，會引起地下水滋生，最終使自身水位把截流井向上推移。

注意：挖掘計劃必須指派有資質的地質工程師，并在執行計劃時密切關注！
